Задание 19 ЕГЭ по физике · 0C0F85
Напряжение на резисторе

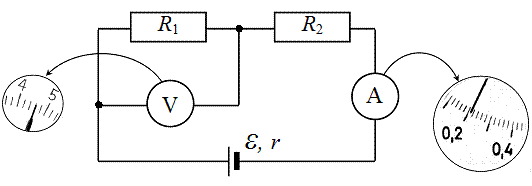

Ученик собрал электрическую цепь, состоящую из батарейки, двух резисторов, амперметра и вольтметра. После этого он провёл измерения напряжения на одном из резисторов и силы тока в цепи. Погрешности измерения силы тока в цепи и напряжения на источнике равны цене деления амперметра и вольтметра. Чему равно по результатам этих измерений напряжение на резисторе R1? Вольтметр проградуирован в вольтах (В).
Ответ: ( ± ) В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Вольтметр подключён параллельно резистору R1, поэтому его показание равно напряжению на этом резисторе.
UR₁=UV
По шкале вольтметра считываем значение напряжения.
UR₁=4,4 В
Минимальное деление шкалы равно 0,1 В, поэтому абсолютная погрешность измерения имеет такое же значение.
ΔU=0,1 В
UR₁=UV
По шкале вольтметра считываем значение напряжения.
UR₁=4,4 В
Минимальное деление шкалы равно 0,1 В, поэтому абсолютная погрешность измерения имеет такое же значение.
ΔU=0,1 В
Пример ответа
4,4 ± 0,1 В
Источник: Открытый банк ФИПИ 0C0F85
