Задание 11 ЕГЭ по физике · 590A66

Заряд по графику тока

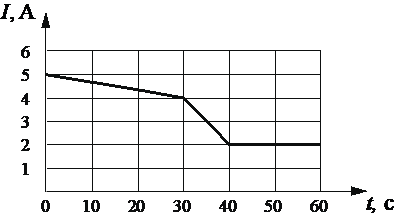

На графике показана зависимость силы тока в проводнике от времени. Определите заряд, прошедший через поперечное сечение проводника за Δt = 60 с.
Рисунок к заданию 11
Ответ запишите в единицах: Кл.

Показать ответ
205
Решение
Прошедший через поперечное сечение заряд численно равен площади под графиком зависимости I(t).
q=∫600I dt
На участке от 0 до 30 с площадь равна площади трапеции.
q1=5+42⋅30=135 Кл
На участке от 30 до 40 с площадь также равна площади трапеции.
q2=4+22⋅10=30 Кл
На участке от 40 до 60 с ток постоянен и равен 2 А.
q3=2⋅20=40 Кл
Складываем заряды на всех участках.
q=q1+q2+q3=135+30+40=205 Кл

Источник: Открытый банк ФИПИ 590A66
