Анализ графиков лампы накаливания

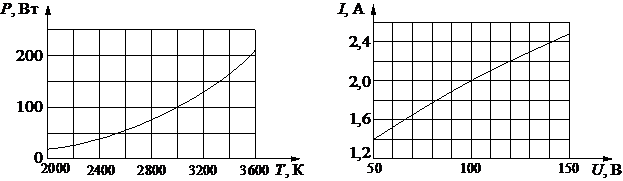

При нагревании спирали лампы накаливания протекающим по ней электрическим током основная часть подводимой энергии теряется в виде теплового излучения. На рисунке изображены графики зависимости мощности тепловых потерь лампы от температуры спирали P=P( T ) и силы тока от приложенного напряжения I=I( U ) . Выберите два верных утверждения, которые можно сделать, анализируя эти графики.
1) С уменьшением приложенного напряжения температура спирали уменьшается пропорционально мощности.
2) При напряжении 100 В сопротивление спирали лампы равно 50 Ом.
3) Сопротивление спирали лампы постоянно и не зависит от температуры.
4) Температура спирали лампы при приложенном напряжении U = 120 В меньше 3600 К.
5) С увеличением силы протекающего тока температура спирали увеличивается.
2) При напряжении 100 В сопротивление спирали лампы равно 50 Ом.
3) Сопротивление спирали лампы постоянно и не зависит от температуры.
4) Температура спирали лампы при приложенном напряжении U = 120 В меньше 3600 К.
5) С увеличением силы протекающего тока температура спирали увеличивается.
Показать ответ
25
Решение
По графику зависимости силы тока от напряжения при напряжении U=100 В сила тока равна примерно I=2,0 А.
R=UI=1002,0=50 Ом
Следовательно, утверждение 2 является верным.
При увеличении силы тока увеличивается электрическая мощность, выделяемая в спирали. По графику P(T) большей мощности соответствует большая температура спирали.
P=UI=I2R
Следовательно, утверждение 5 является верным.
Утверждение 3 неверно: сопротивление спирали изменяется с температурой. Утверждение 4 неверно: при U=120 В по графику мощность соответствует температуре, превышающей 3600 К. Утверждение 1 не следует из графиков и неверно.
R=UI=1002,0=50 Ом
Следовательно, утверждение 2 является верным.
При увеличении силы тока увеличивается электрическая мощность, выделяемая в спирали. По графику P(T) большей мощности соответствует большая температура спирали.
P=UI=I2R
Следовательно, утверждение 5 является верным.
Утверждение 3 неверно: сопротивление спирали изменяется с температурой. Утверждение 4 неверно: при U=120 В по графику мощность соответствует температуре, превышающей 3600 К. Утверждение 1 не следует из графиков и неверно.
Источник: Открытый банк ФИПИ 5D79D1
