Задание 10 ЕГЭ по физике · AB4AE3
Фазовые переходы на графике

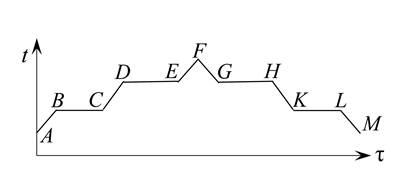

В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры t вещества с течением времени τ. Установите соответствие между участками графика и процессами, отображаемыми этими участками.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
| УЧАСТКИ ГРАФИКА | ПРОЦЕССЫ |
|---|---|
| А) FG | 1) плавление |
| Б) KL | 2) конденсация |
| 3) кристаллизация | |
| 4) охлаждение пара |
| А | Б |
|---|---|
Показать ответ
43
Решение
На участке FG температура вещества уменьшается после достижения максимальной температуры. Это охлаждение пара.
На участке KL температура постоянна, хотя вещество продолжает отдавать тепло. При охлаждении вещества на этом участке происходит кристаллизация.
На участке KL температура постоянна, хотя вещество продолжает отдавать тепло. При охлаждении вещества на этом участке происходит кристаллизация.
Источник: Открытый банк ФИПИ AB4AE3
