Задание 14 ЕГЭ по физике · D30076
Сила Ампера и реостат

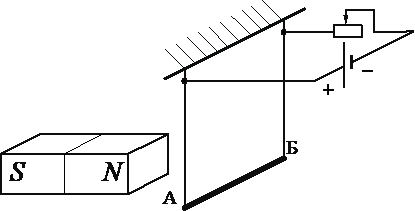

Проводник АБ подвешен на тонких проводящих проволочках и подключён к источнику постоянного напряжения так, как показано на рисунке. Слева от проводника находится северный полюс постоянного магнита. Ползунок реостата плавно перемещают влево.
Из приведённого ниже списка выберите все верные утверждения, характеризующие данный процесс.
1) Сопротивление реостата уменьшается.
2) Линии индукции магнитного поля, созданного магнитом, вблизи проводника АБ направлены влево.
3) Сила тока, протекающего в проводнике АБ, уменьшается.
4) Сила Ампера, действующая на проводник АБ, увеличивается.
5) Силы натяжения проволочек, на которых подвешен проводник АБ, увеличиваются.
1) Сопротивление реостата уменьшается.
2) Линии индукции магнитного поля, созданного магнитом, вблизи проводника АБ направлены влево.
3) Сила тока, протекающего в проводнике АБ, уменьшается.
4) Сила Ампера, действующая на проводник АБ, увеличивается.
5) Силы натяжения проволочек, на которых подвешен проводник АБ, увеличиваются.
Показать ответ
145
Решение
При перемещении ползунка реостата влево длина включённого участка проволоки уменьшается, поэтому сопротивление реостата уменьшается.
Напряжение источника постоянно. По закону Ома уменьшение сопротивления цепи приводит к увеличению силы тока: I=UR.
Северный полюс магнита находится слева от проводника. Линии магнитной индукции вне магнита направлены от северного полюса, поэтому вблизи проводника они направлены вправо, а не влево.
Сила Ампера пропорциональна силе тока: FА=BIlsinα. При увеличении тока сила Ампера увеличивается.
Проводник отклоняется под действием увеличившейся силы Ампера. Для сохранения равновесия силы натяжения подвесов также увеличиваются.
Напряжение источника постоянно. По закону Ома уменьшение сопротивления цепи приводит к увеличению силы тока: I=UR.
Северный полюс магнита находится слева от проводника. Линии магнитной индукции вне магнита направлены от северного полюса, поэтому вблизи проводника они направлены вправо, а не влево.
Сила Ампера пропорциональна силе тока: FА=BIlsinα. При увеличении тока сила Ампера увеличивается.
Проводник отклоняется под действием увеличившейся силы Ампера. Для сохранения равновесия силы натяжения подвесов также увеличиваются.
Источник: Открытый банк ФИПИ D30076
