Задание 12 ЕГЭ по физике · FE341D
Электромагнитная индукция в рамке

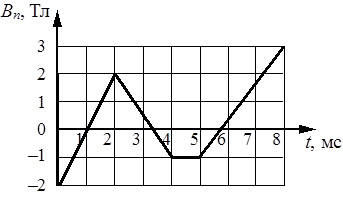

Проволочная рамка площадью 50 см2 помещена в однородное магнитное поле так, что плоскость рамки перпендикулярна вектору индукции B⃗. Проекция Bn индукции магнитного поля на нормаль к плоскости рамки изменяется во времени t согласно графику на рисунке.
Из приведённого ниже списка выберите все правильные утверждения о процессах, происходящих в рамке.
Из приведённого ниже списка выберите все правильные утверждения о процессах, происходящих в рамке.
1) Модуль ЭДС индукции, возникающей в рамке в промежутке времени от 5 до 8 мс, равен 4 В.
2) Направления индукционного тока в рамке в промежутках времени от 0 до 2 мс и от 5 до 8 мс совпадают.
3) Модуль изменения магнитного потока в рамке минимален в промежутке времени от 2 до 4 мс.
4) Модуль силы индукционного тока в рамке максимален в промежутке времени от 0 до 2 мс.
5) ЭДС индукции в рамке отлична от 0 только в промежутках времени от 0 до 2 мс и от 5 до 8 мс.
2) Направления индукционного тока в рамке в промежутках времени от 0 до 2 мс и от 5 до 8 мс совпадают.
3) Модуль изменения магнитного потока в рамке минимален в промежутке времени от 2 до 4 мс.
4) Модуль силы индукционного тока в рамке максимален в промежутке времени от 0 до 2 мс.
5) ЭДС индукции в рамке отлична от 0 только в промежутках времени от 0 до 2 мс и от 5 до 8 мс.
Показать ответ
24
Решение
Так как плоскость рамки перпендикулярна вектору индукции, магнитный поток через рамку равен Φ=BnS, где S=50 см2=5⋅10−3 м2.
Модуль ЭДС индукции определяется скоростью изменения магнитного потока: ∣E∣=S∣ΔBₙΔt∣. Поэтому он зависит от модуля наклона графика Bn(t).
На промежутках от 0 до 2 мс и от 5 до 8 мс график имеет наклон одного знака, поэтому направления индукционных токов совпадают. Утверждение 2 верно.
Наибольший модуль наклона графика наблюдается на промежутке от 0 до 2 мс. Следовательно, на этом интервале максимальны модуль ЭДС и сила индукционного тока. Утверждение 4 верно.
Остальные утверждения неверны: значение ЭДС на промежутке от 5 до 8 мс не равно 4 В, изменение магнитного потока минимальным является не на указанном интервале, а ЭДС возникает также на других участках изменения Bn.
Модуль ЭДС индукции определяется скоростью изменения магнитного потока: ∣E∣=S∣ΔBₙΔt∣. Поэтому он зависит от модуля наклона графика Bn(t).
На промежутках от 0 до 2 мс и от 5 до 8 мс график имеет наклон одного знака, поэтому направления индукционных токов совпадают. Утверждение 2 верно.
Наибольший модуль наклона графика наблюдается на промежутке от 0 до 2 мс. Следовательно, на этом интервале максимальны модуль ЭДС и сила индукционного тока. Утверждение 4 верно.
Остальные утверждения неверны: значение ЭДС на промежутке от 5 до 8 мс не равно 4 В, изменение магнитного потока минимальным является не на указанном интервале, а ЭДС возникает также на других участках изменения Bn.
Источник: Открытый банк ФИПИ FE341D
