Задание 11 ЕГЭ по физике · 096C7E
Ток в параллельных ветвях

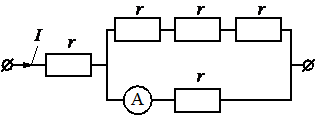

По участку цепи (см. рисунок) течёт постоянный ток I = 8 А. Какую силу тока показывает амперметр? Сопротивлением амперметра пренебречь.
Ответ запишите в единицах: А.
Показать ответ
6
Решение
После первого резистора сопротивлением r ток разделяется на две параллельные ветви. Сопротивление верхней ветви равно 3r, а нижней — r.
Rверх=3r,Rниж=r
Для параллельных ветвей силы токов обратно пропорциональны сопротивлениям, поэтому ток в нижней ветви в три раза больше тока в верхней.
IнижIверх=3rr=3
Суммарный ток равен 8 А и складывается из токов в ветвях. Следовательно, ток в нижней ветви, который показывает амперметр, равен 6 А.
Iверх+Iниж=8,Iниж=3Iверх,4Iверх=8,Iниж=6
Rверх=3r,Rниж=r
Для параллельных ветвей силы токов обратно пропорциональны сопротивлениям, поэтому ток в нижней ветви в три раза больше тока в верхней.
IнижIверх=3rr=3
Суммарный ток равен 8 А и складывается из токов в ветвях. Следовательно, ток в нижней ветви, который показывает амперметр, равен 6 А.
Iверх+Iниж=8,Iниж=3Iверх,4Iверх=8,Iниж=6
Источник: Открытый банк ФИПИ 096C7E
