Задание 11 ЕГЭ по физике · 8D32C8
Ток в параллельных ветвях

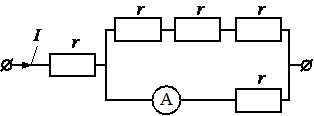

Через участок цепи (см. рисунок) течёт постоянный ток I=4 А. Какую силу тока покажет включённый в эту цепь идеальный амперметр, если сопротивление каждого резистора r=1 Ом?
Ответ запишите в единицах: А.
Показать ответ
3
Решение
После первого резистора ток разделяется на две параллельные ветви. В верхней ветви последовательно соединены три резистора, поэтому её сопротивление равно 3r.
Rв=3r
В нижней ветви находится один резистор сопротивлением r и идеальный амперметр, сопротивлением которого можно пренебречь.
Rн=r
Для параллельных ветвей токи обратно пропорциональны сопротивлениям. Поэтому ток в нижней ветви равен:
Iн=IRвRв+Rн=43r3r+r=3 А
Амперметр включён последовательно с нижней ветвью, поэтому он показывает ток этой ветви.
Rв=3r
В нижней ветви находится один резистор сопротивлением r и идеальный амперметр, сопротивлением которого можно пренебречь.
Rн=r
Для параллельных ветвей токи обратно пропорциональны сопротивлениям. Поэтому ток в нижней ветви равен:
Iн=IRвRв+Rн=43r3r+r=3 А
Амперметр включён последовательно с нижней ветвью, поэтому он показывает ток этой ветви.
Источник: Открытый банк ФИПИ 8D32C8
