Напряжение на вольтметре

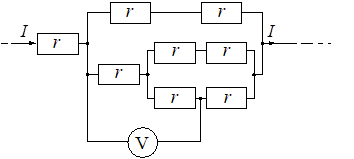

Восемь одинаковых резисторов с сопротивлением r = 1 Ом соединены в электрическую цепь, по которой течёт ток I = 8 А (см. рисунок). Какое напряжение показывает вольтметр? Вольтметр считать идеальным.
Ответ запишите в единицах: В.
Показать ответ
6
Решение
Заменяем последовательно и параллельно соединённые участки цепи эквивалентными сопротивлениями, используя R=R1+R2 для последовательного соединения и формулу параллельного соединения.
Rпаралл=R1R2R1+R2
Так как все резисторы имеют сопротивление r=1 Ω, после упрощения схемы определяем токи в соответствующих ветвях по законам Ома и Кирхгофа.
U=IR
Для участка, к которому подключён идеальный вольтметр, разность потенциалов равна напряжению на соответствующем эквивалентном участке цепи.
UV=6 В
Rпаралл=R1R2R1+R2
Так как все резисторы имеют сопротивление r=1 Ω, после упрощения схемы определяем токи в соответствующих ветвях по законам Ома и Кирхгофа.
U=IR
Для участка, к которому подключён идеальный вольтметр, разность потенциалов равна напряжению на соответствующем эквивалентном участке цепи.
UV=6 В
Источник: Открытый банк ФИПИ 0D2DF8
