Задание 25 ЕГЭ по физике · 128F44
Изображения после разрезания линзы

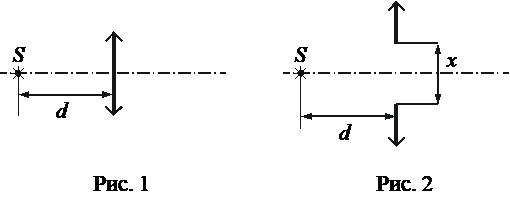

Оптическая сила тонкой собирающей линзы D = 20 дптр. Точечный источник света S находится на главной оптической оси линзы на расстоянии
d = 6 см от неё (см. рис. 1). Линзу разрезали вдоль главной оптической оси на две равные части, которые раздвинули на расстояние x = 4 см друг от друга симметрично относительно главной оптической оси линзы (см. рис. 2). Чему равно расстояние между двумя изображениями точечного источника, полученными в каждой из частей линзы? Сделайте рисунок с указанием хода лучей в обеих частях линзы после её разрезания.
d = 6 см от неё (см. рис. 1). Линзу разрезали вдоль главной оптической оси на две равные части, которые раздвинули на расстояние x = 4 см друг от друга симметрично относительно главной оптической оси линзы (см. рис. 2). Чему равно расстояние между двумя изображениями точечного источника, полученными в каждой из частей линзы? Сделайте рисунок с указанием хода лучей в обеих частях линзы после её разрезания.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Фокусное расстояние линзы определяем по её оптической силе:
f=1D=120 м=5 см
По формуле тонкой линзы находим расстояние от линзы до изображения исходного источника:
1f=1d+1b,b=fdd−f=5⋅66−5 см=30 см
После разрезания каждая половина имеет прежнее фокусное расстояние. Её оптическая ось удалена от исходной оси на x/2=2 см. Источник расположен относительно оси каждой части на расстоянии 2 см.
Поперечное увеличение линзы по модулю равно:
∣Γ∣=bd=306=5
Изображение каждой части смещено относительно её оптической оси на расстояние:
∣y′∣=∣Γ∣x2=5⋅2 см=10 см
Изображения расположены симметрично относительно исходной главной оптической оси. Координаты изображений относительно этой оси равны +2+10=12 см и −2−10=−12 см.
Расстояние между изображениями равно:
L=12−(−12)=24 см
f=1D=120 м=5 см
По формуле тонкой линзы находим расстояние от линзы до изображения исходного источника:
1f=1d+1b,b=fdd−f=5⋅66−5 см=30 см
После разрезания каждая половина имеет прежнее фокусное расстояние. Её оптическая ось удалена от исходной оси на x/2=2 см. Источник расположен относительно оси каждой части на расстоянии 2 см.
Поперечное увеличение линзы по модулю равно:
∣Γ∣=bd=306=5
Изображение каждой части смещено относительно её оптической оси на расстояние:
∣y′∣=∣Γ∣x2=5⋅2 см=10 см
Изображения расположены симметрично относительно исходной главной оптической оси. Координаты изображений относительно этой оси равны +2+10=12 см и −2−10=−12 см.
Расстояние между изображениями равно:
L=12−(−12)=24 см
Пример ответа
Расстояние между двумя изображениями равно 24 см. На рисунке нужно показать два смещённых изображения и лучи от источника, проходящие через верхнюю и нижнюю части линзы.
Источник: Открытый банк ФИПИ 128F44
