Задание 19 ЕГЭ по физике · 4A91B7
Показания вольтметра

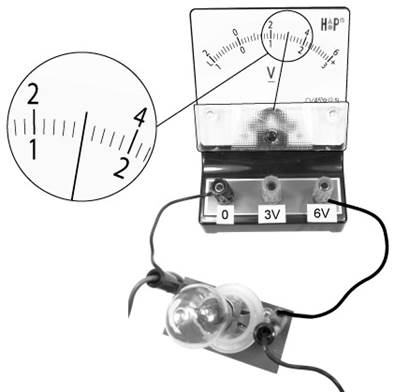

Запишите показания вольтметра с учётом абсолютной погрешности измерений. Абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Ответ: ( ± ) В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Провод подключён к клемме с обозначением 6 В, поэтому используется верхняя шкала вольтметра от 0 до 6 В.
По шкале стрелка показывает напряжение 2,4 В.
U=2,4 В
Между соседними делениями шкалы разность составляет 0,2 В. По условию абсолютная погрешность равна цене деления.
ΔU=0,2 В
Записываем результат измерения с абсолютной погрешностью.
U=(2,4±0,2) В
По шкале стрелка показывает напряжение 2,4 В.
U=2,4 В
Между соседними делениями шкалы разность составляет 0,2 В. По условию абсолютная погрешность равна цене деления.
ΔU=0,2 В
Записываем результат измерения с абсолютной погрешностью.
U=(2,4±0,2) В
Пример ответа
2,4 ± 0,2 В
Источник: Открытый банк ФИПИ 4A91B7
