Задание 19 ЕГЭ по физике · 4A99FA
Показания стрелочного вольтметра

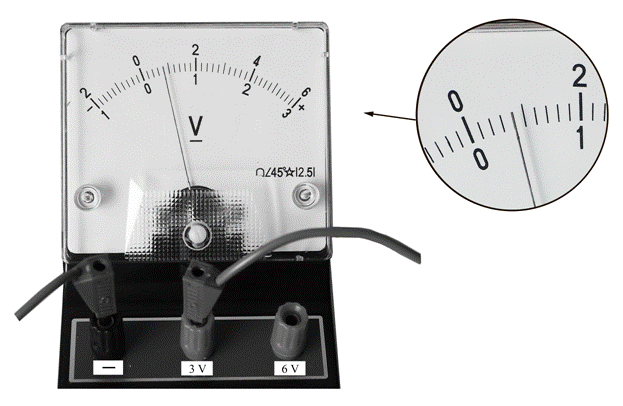

Определите показания вольтметра (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления прибора.
Ответ: ( ± ) В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Вольтметр подключён к гнезду с обозначением 3 В, поэтому используют шкалу от 0 до 3 В.
Umax=3 В
По шкале стрелка находится на отметке 1,2 В.
U=1,2 В
Цена малого деления шкалы равна 0,1 В, поэтому абсолютная погрешность измерения также равна 0,1 В.
ΔU=0,1 В
Umax=3 В
По шкале стрелка находится на отметке 1,2 В.
U=1,2 В
Цена малого деления шкалы равна 0,1 В, поэтому абсолютная погрешность измерения также равна 0,1 В.
ΔU=0,1 В
Пример ответа
1,2 ± 0,1 В
Источник: Открытый банк ФИПИ 4A99FA
