Задание 25 ЕГЭ по физике · 4EB5FA
Задача высокого уровня: электричество

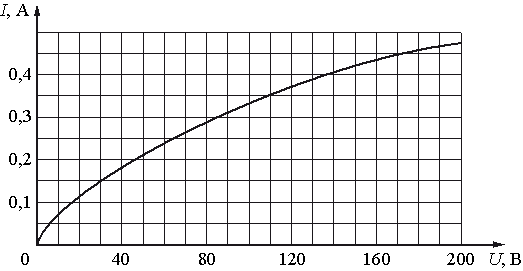

На рисунке изображена зависимость силы тока через лампу накаливания от приложенного к ней напряжения. При последовательном соединении двух таких ламп и источника сила тока в цепи оказалась равной 0,35 А. Каково напряжение на клеммах источника? Внутренним сопротивлением источника пренебречь.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
При последовательном соединении сила тока через обе лампы одинакова и равна 0,35 А.
По графику при силе тока I=0,35 А напряжение на одной лампе равно примерно 110 В.
Лампы одинаковые, поэтому напряжения на них одинаковы. Напряжение источника равно сумме напряжений на лампах:
Uист=U1+U2=2U1=2⋅110 В
По графику при силе тока I=0,35 А напряжение на одной лампе равно примерно 110 В.
Лампы одинаковые, поэтому напряжения на них одинаковы. Напряжение источника равно сумме напряжений на лампах:
Uист=U1+U2=2U1=2⋅110 В
Пример ответа
220
Источник: Открытый банк ФИПИ 4EB5FA
