Задание 22 ЕГЭ по физике · 5B4E6C
Ток в цепи со светодиодом

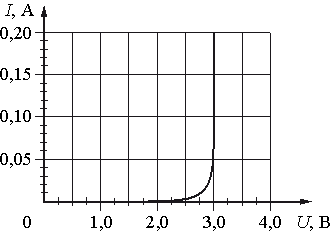

На рис. 1 изображена зависимость силы тока через светодиод D от приложенного к нему напряжения, а на рис. 2 – схема его включения. Напряжение на светодиоде практически не зависит от силы тока через него в интервале значений <?import namespace = m urn = "http://www.w3.org/1998/Math/MathML" implementation = "#MathPlayer" declareNamespace />0,05 А<I<0,2 А. Этот светодиод соединён последовательно с резистором R и подключён к источнику с ЭДС ℰ1=6 В. При этом сила тока в цепи равна 0,1 А. Какова сила тока, текущего через светодиод, при замене источника на другой с ЭДС ℰ2=4,5 В? Внутренним сопротивлением источников пренебречь.
Рис. 1
Рис. 2
Рис. 2
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
По графику при силе тока I1=0,1 А напряжение на светодиоде примерно равно UD=3 В.
UD≈3 В
Для первого источника по закону Ома для полной цепи найдём сопротивление резистора:
R=E1−UDI1=6−30,1=30 Ом
В указанном диапазоне токов напряжение на светодиоде практически постоянно и равно 3 В. Поэтому для второго источника:
I2=E2−UDR=4,5−330=0,05 А
Полученное значение является границей указанного диапазона; приближённая модель постоянного напряжения на светодиоде даёт искомый ток.
UD≈3 В
Для первого источника по закону Ома для полной цепи найдём сопротивление резистора:
R=E1−UDI1=6−30,1=30 Ом
В указанном диапазоне токов напряжение на светодиоде практически постоянно и равно 3 В. Поэтому для второго источника:
I2=E2−UDR=4,5−330=0,05 А
Полученное значение является границей указанного диапазона; приближённая модель постоянного напряжения на светодиоде даёт искомый ток.
Пример ответа
Сила тока через светодиод равна 0,05 А.
Источник: Открытый банк ФИПИ 5B4E6C
