Измерение напряжения вольтметром

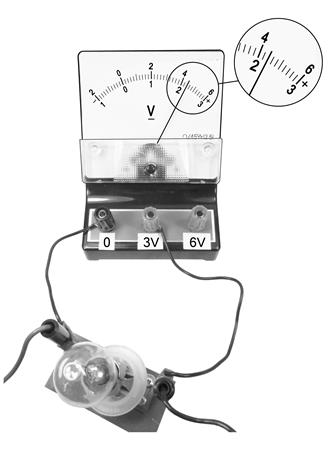

Определите напряжение на лампочке (см. рисунок), если абсолютная погрешность прямого измерения напряжения равна цене деления вольтметра.
Ответ: ( ± ) В.
Ответ: ( ± ) В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Вольтметр подключён к клеммам 0 и 3 V, поэтому используется шкала с пределом измерения 3 В.
По шкале стрелка показывает напряжение 2,4 В.
U=2,4 В
Между соседними целыми значениями шкалы десять делений, поэтому цена деления и абсолютная погрешность равны 0,1 В.
ΔU=0,1 В
По шкале стрелка показывает напряжение 2,4 В.
U=2,4 В
Между соседними целыми значениями шкалы десять делений, поэтому цена деления и абсолютная погрешность равны 0,1 В.
ΔU=0,1 В
Пример ответа
2,4 ± 0,1 В
Источник: Открытый банк ФИПИ 70C7B0
