Задание 11 ЕГЭ по физике · B12728
Показания амперметра по шкале

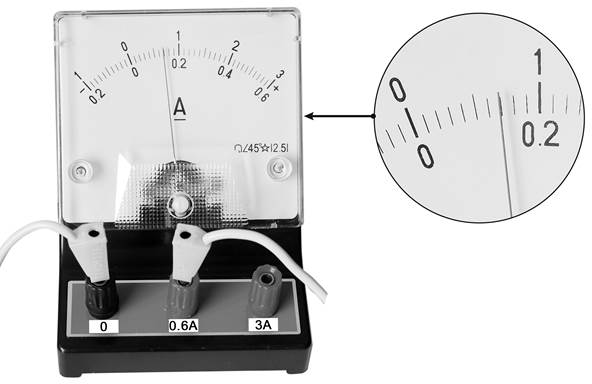

Определите показания амперметра (см. рисунок), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Амперметр подключён к гнезду 0,6 А, поэтому используется шкала с верхним пределом 0,6 А.
Imax=0,6 А
Участок шкалы от 0 до 0,2 А разделён на 10 малых делений. Цена деления равна:
c=0,210=0,02 А
Стрелка находится на девятом малом делении от нулевой отметки.
I=9c=9⋅0,02=0,18 А
Imax=0,6 А
Участок шкалы от 0 до 0,2 А разделён на 10 малых делений. Цена деления равна:
c=0,210=0,02 А
Стрелка находится на девятом малом делении от нулевой отметки.
I=9c=9⋅0,02=0,18 А
Пример ответа
0,18
Источник: Открытый банк ФИПИ B12728
