Задание 11 ЕГЭ по физике · BBFAD3
Электрические схемы: соединение проводников

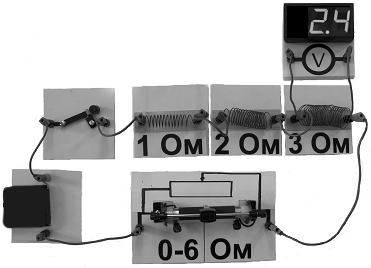

На рисунке приведена фотография электрической цепи постоянного тока. Показания вольтметра даны в вольтах.
Какое напряжение будет показывать вольтметр, если его подсоединить к резистору сопротивлением 2 Ом? Вольтметр считать идеальным.
Ответ запишите в единицах: В.
Ответ запишите в единицах: В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Резисторы соединены последовательно, поэтому сила тока через резисторы одинакова.
По закону Ома напряжение на каждом резисторе пропорционально его сопротивлению:
U2U3=R2R3
Находим напряжение на резисторе сопротивлением 2 Ω:
U2=U3R2R3=2,4⋅23=1,6 В
По закону Ома напряжение на каждом резисторе пропорционально его сопротивлению:
U2U3=R2R3
Находим напряжение на резисторе сопротивлением 2 Ω:
U2=U3R2R3=2,4⋅23=1,6 В
Пример ответа
1,6
Источник: Открытый банк ФИПИ BBFAD3
