Задание 19 ЕГЭ по физике · BC985B
Измерение силы тока амперметром

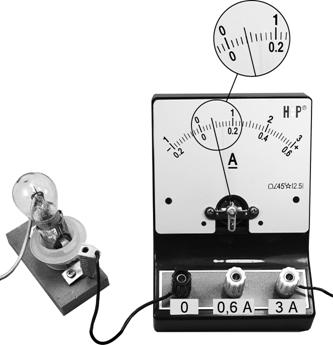

Определите силу тока в лампочке (см. рисунок), если погрешность прямого измерения силы тока равна цене деления амперметра.
Ответ: ( ± ) А.
Ответ: ( ± ) А.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Амперметр подключён к общей клемме и клемме 3 А, поэтому показание считываем по шкале 0–3 А.
По шкале стрелка показывает силу тока I=0,6 А.
I=0,6 А
Между соседними подписанными значениями шкалы десять делений, поэтому цена деления равна 0,1 А. По условию это и есть погрешность измерения.
ΔI=0,1 А
По шкале стрелка показывает силу тока I=0,6 А.
I=0,6 А
Между соседними подписанными значениями шкалы десять делений, поэтому цена деления равна 0,1 А. По условию это и есть погрешность измерения.
ΔI=0,1 А
Пример ответа
I=(0,6±0,1) А
Источник: Открытый банк ФИПИ BC985B
