Цепь с реостатом

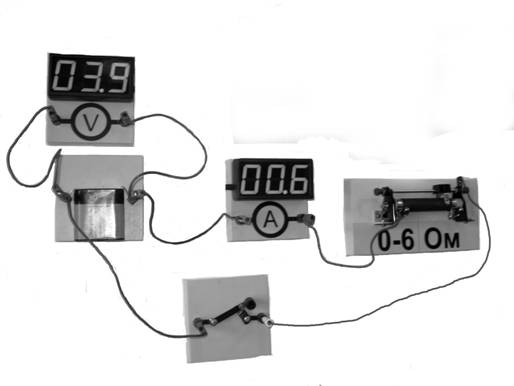

На фотографии изображена электрическая цепь, состоящая из реостата, ключа, цифровых вольтметра, подключённого к батарее, и амперметра. Начертите принципиальную электрическую схему этой цепи. Как изменятся (увеличатся или уменьшатся) показания амперметра и вольтметра при перемещении движка реостата влево до конца? Ответ поясните, опираясь на законы электродинамики.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Амперметр, реостат, ключ и батарея соединены последовательно. Вольтметр подключён параллельно батарее, так как он измеряет напряжение на её зажимах.
При перемещении движка реостата влево до конца длина участка проволоки, включённого в цепь, увеличивается. Поэтому сопротивление реостата и полное внешнее сопротивление цепи увеличиваются.
Rц=R+r
По закону Ома для полной цепи при увеличении полного сопротивления сила тока уменьшается. Следовательно, показания амперметра уменьшатся.
I=ER+r
Вольтметр измеряет напряжение на зажимах реальной батареи. При уменьшении силы тока уменьшается падение напряжения на внутреннем сопротивлении батареи, поэтому напряжение на зажимах возрастает.
U=E−Ir
При перемещении движка реостата влево до конца длина участка проволоки, включённого в цепь, увеличивается. Поэтому сопротивление реостата и полное внешнее сопротивление цепи увеличиваются.
Rц=R+r
По закону Ома для полной цепи при увеличении полного сопротивления сила тока уменьшается. Следовательно, показания амперметра уменьшатся.
I=ER+r
Вольтметр измеряет напряжение на зажимах реальной батареи. При уменьшении силы тока уменьшается падение напряжения на внутреннем сопротивлении батареи, поэтому напряжение на зажимах возрастает.
U=E−Ir
Пример ответа
Амперметр покажет уменьшение силы тока, а вольтметр — увеличение напряжения на зажимах батареи. Схема: батарея, ключ, амперметр и реостат соединены последовательно, вольтметр подключён параллельно батарее.
Источник: Открытый банк ФИПИ C71CA6
