Задание 11 ЕГЭ по физике · CB04B4

Сопротивление участка цепи

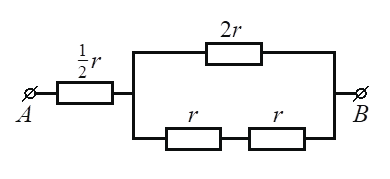

Рисунок к заданию 11
На рисунке показан участок цепи AB постоянного тока. Каково сопротивление этого участка, если r = 2 Ом?
Ответ запишите в единицах: Ом.

Показать ответ
3
Решение
Сопротивление нижней ветви, состоящей из двух последовательно соединённых резисторов, равно:
Rнижн.=r+r=2r
Верхняя ветвь также имеет сопротивление 2r. Эквивалентное сопротивление двух параллельных ветвей:
R∥=2r⋅2r2r+2r=r
Это сопротивление соединено последовательно с резистором сопротивлением r2:
RAB=r2+r=3r2
При r=2 Ом получаем:
RAB=3⋅22=3 Ом

Источник: Открытый банк ФИПИ CB04B4
