Задание 11 ЕГЭ по физике · E43A49
Ток в параллельной ветви

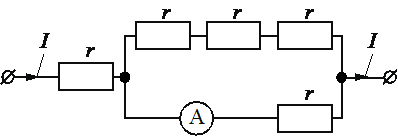

По участку цепи (см. рисунок) течёт постоянный ток I = 1 А. Чему равна сила тока, которую показывает амперметр, если сопротивление r = 1 Ом? Сопротивлением амперметра пренебречь.
Ответ запишите в единицах: А.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
После первого резистора цепь разделяется на две параллельные ветви. В верхней ветви последовательно соединены три резистора, поэтому её сопротивление равно 3r. В нижней ветви сопротивление равно r, так как сопротивлением амперметра пренебрегаем.
Rверх=3r,Rниз=r
Токи в параллельных ветвях обратно пропорциональны их сопротивлениям. Поэтому ток в нижней ветви, в которую включён амперметр, равен
Iниз=IRверхRверх+Rниз=1⋅3r3r+r=34 А
Амперметр включён последовательно с нижней ветвью, поэтому он показывает ток этой ветви.
IA=0,75 А
Rверх=3r,Rниз=r
Токи в параллельных ветвях обратно пропорциональны их сопротивлениям. Поэтому ток в нижней ветви, в которую включён амперметр, равен
Iниз=IRверхRверх+Rниз=1⋅3r3r+r=34 А
Амперметр включён последовательно с нижней ветвью, поэтому он показывает ток этой ветви.
IA=0,75 А
Пример ответа
0,75
Источник: Открытый банк ФИПИ E43A49
