Задание 19 ЕГЭ по физике · EB5EC2
Показания вольтметра с погрешностью

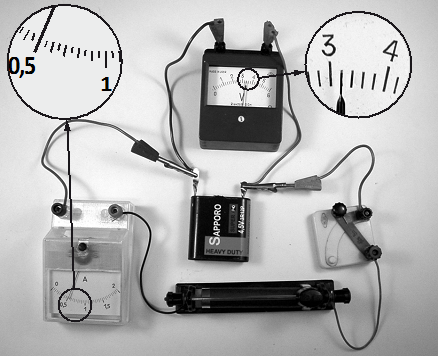

На рисунке приведена фотография электрической цепи при измерении сопротивления реостата. Погрешности измерения приборами силы тока и напряжения равны цене деления амперметра и вольтметра. Каковы по результатам этих измерений показания вольтметра с учётом погрешности измерения?
Ответ: ( ± ) В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
По шкале вольтметра стрелка показывает напряжение 3,2 В.
U=3,2 В
Интервал между отметками 3 В и 4 В разделён на десять равных частей, поэтому цена деления и погрешность измерения равны 0,1 В.
ΔU=0,1 В
Записываем результат измерения с учётом погрешности.
U=(3,2±0,1) В
U=3,2 В
Интервал между отметками 3 В и 4 В разделён на десять равных частей, поэтому цена деления и погрешность измерения равны 0,1 В.
ΔU=0,1 В
Записываем результат измерения с учётом погрешности.
U=(3,2±0,1) В
Пример ответа
3,2 ± 0,1 В
Источник: Открытый банк ФИПИ EB5EC2
