Задание 23 ЕГЭ по физике · F6AC4D
Мощность резистора в цепи

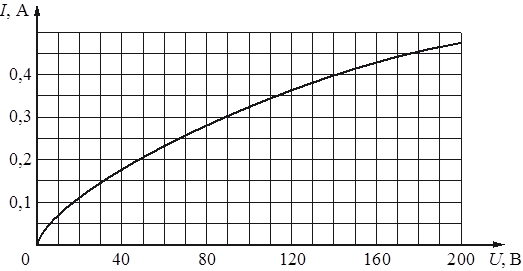

На рисунке изображена зависимость силы тока в лампе накаливания от приложенного к ней напряжения. Найдите мощность, выделяющуюся на резисторе, включённом последовательно с лампой в сеть с напряжением 220 В, если сила тока в цепи равна 0,4 А.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
По графику при силе тока I=0,4 А напряжение на лампе составляет примерно Uл=140 В.
Uл=140 В
Лампа и резистор соединены последовательно, поэтому напряжение на резисторе равно разности напряжения сети и напряжения на лампе.
Uрез=U−Uл=220−140=80 В
Мощность, выделяющаяся на резисторе, равна произведению силы тока на напряжение на резисторе.
Pрез=IUрез=0,4⋅80=32 Вт
Uл=140 В
Лампа и резистор соединены последовательно, поэтому напряжение на резисторе равно разности напряжения сети и напряжения на лампе.
Uрез=U−Uл=220−140=80 В
Мощность, выделяющаяся на резисторе, равна произведению силы тока на напряжение на резисторе.
Pрез=IUрез=0,4⋅80=32 Вт
Пример ответа
Мощность, выделяющаяся на резисторе, равна 32 Вт.
Источник: Открытый банк ФИПИ F6AC4D
