Задание 11 ЕГЭ по физике · 9397C7
Напряжение на последовательном резисторе

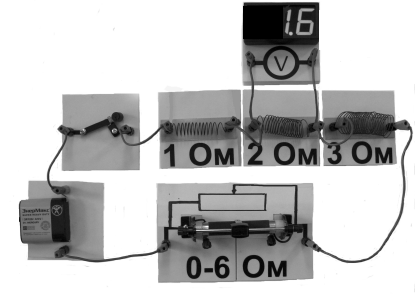

На фотографии изображена электрическая цепь. Показания вольтметра даны в вольтах.
Какое напряжение будет показывать вольтметр, если его подсоединить к резистору сопротивлением 3 Ом? Вольтметр считать идеальным.
Ответ запишите в единицах: В.
Ответ запишите в единицах: В.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Резисторы соединены последовательно, поэтому сила тока во всех резисторах одинакова.
I=const
По показанию вольтметра найдём силу тока в цепи.
I=U2R2=1,62=0,8 А
Определим напряжение на резисторе сопротивлением 3 Ω.
U3=IR3=0,8⋅3=2,4 В
I=const
По показанию вольтметра найдём силу тока в цепи.
I=U2R2=1,62=0,8 А
Определим напряжение на резисторе сопротивлением 3 Ω.
U3=IR3=0,8⋅3=2,4 В
Пример ответа
2,4
Источник: Открытый банк ФИПИ 9397C7
