Задание 11 ЕГЭ по физике · 9503F7
Показания миллиамперметра

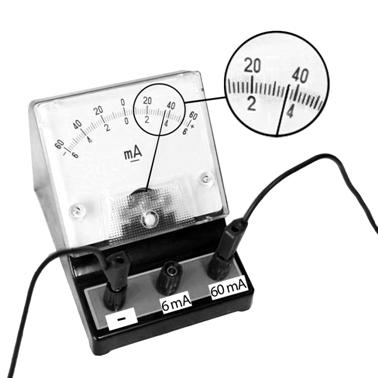

Определите показания миллиамперметра (см. рисунок), если абсолютная погрешность прямого измерения силы тока равна цене деления миллиамперметра.
Ответ: ( ± ) мА.
Развёрнутый ответ: проверяется по критериям ФИПИ.
Решение
Миллиамперметр подключён к гнезду с пределом измерения 60 мА, поэтому считываем показание по шкале от 0 до 60 мА.
Между отметками 20 мА и 40 мА расположено 10 малых делений, поэтому цена деления равна:
ΔIдел=40−2010=2 мА
Стрелка расположена на отметке 30 мА. По условию абсолютная погрешность равна цене деления.
I=(30±2) мА
Между отметками 20 мА и 40 мА расположено 10 малых делений, поэтому цена деления равна:
ΔIдел=40−2010=2 мА
Стрелка расположена на отметке 30 мА. По условию абсолютная погрешность равна цене деления.
I=(30±2) мА
Пример ответа
30 ± 2 мА
Источник: Открытый банк ФИПИ 9503F7
