Задание 11 ЕГЭ по физике · FE4760
Напряжение на резисторе

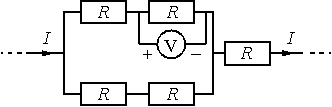

Пять одинаковых резисторов с сопротивлением 5 Ом каждый соединены в электрическую цепь, через которую течёт ток <?xml:namespace prefix = m ns = "http://www.w3.org/1998/Math/MathML" />I=8 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Ответ запишите в единицах: В.
Показать ответ
20
Решение
В каждой из двух параллельных ветвей находятся два резистора последовательно, поэтому сопротивление одной ветви равно:
Rветви=2R=2⋅5=10 Ω
Две одинаковые ветви соединены параллельно, поэтому сопротивление параллельного участка равно:
R∥=10⋅1010+10=5 Ω
Последний резистор соединён с параллельным участком последовательно. Общее сопротивление цепи:
Rобщ=R∥+R=5+5=10 Ω
Напряжение на параллельном участке:
U∥=IR∥=8⋅5=40 В
В каждой ветви два одинаковых резистора соединены последовательно, поэтому напряжение на каждом из них в два раза меньше:
Uвольтметра=402=20 В
Rветви=2R=2⋅5=10 Ω
Две одинаковые ветви соединены параллельно, поэтому сопротивление параллельного участка равно:
R∥=10⋅1010+10=5 Ω
Последний резистор соединён с параллельным участком последовательно. Общее сопротивление цепи:
Rобщ=R∥+R=5+5=10 Ω
Напряжение на параллельном участке:
U∥=IR∥=8⋅5=40 В
В каждой ветви два одинаковых резистора соединены последовательно, поэтому напряжение на каждом из них в два раза меньше:
Uвольтметра=402=20 В
Источник: Открытый банк ФИПИ FE4760
