Задание 11 ЕГЭ по физике · D35A43
Напряжение на резисторе

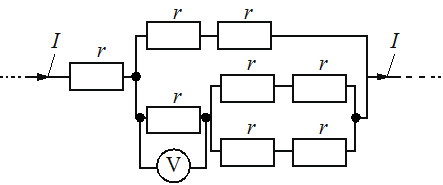

Восемь одинаковых резисторов с сопротивлением r=1 Ом соединены в электрическую цепь, через которую течёт ток I=4 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Ответ запишите в единицах: В.
Показать ответ
2
Решение
В верхней ветви справа два резистора соединены последовательно, поэтому её сопротивление равно 2r. В нижней части два резистора сопротивлением 2r также образуют последовательную ветвь.
Rверх=Rниз=2r
Верхняя и нижняя ветви соединены параллельно. Их эквивалентное сопротивление равно r. С учётом левого последовательного резистора общее сопротивление цепи равно 2r.
R∥=2r⋅2r2r+2r=r,Rобщ=r+r=2r
Ток 4 А после разветвления делится поровну между одинаковыми ветвями. Через нижний резистор, к которому подключён вольтметр, течёт ток 2 А.
Iниж=I2=2 А
По закону Ома напряжение на этом резисторе равно:
U=Iнижr=2⋅1=2 В
Rверх=Rниз=2r
Верхняя и нижняя ветви соединены параллельно. Их эквивалентное сопротивление равно r. С учётом левого последовательного резистора общее сопротивление цепи равно 2r.
R∥=2r⋅2r2r+2r=r,Rобщ=r+r=2r
Ток 4 А после разветвления делится поровну между одинаковыми ветвями. Через нижний резистор, к которому подключён вольтметр, течёт ток 2 А.
Iниж=I2=2 А
По закону Ома напряжение на этом резисторе равно:
U=Iнижr=2⋅1=2 В
Источник: Открытый банк ФИПИ D35A43
