Напряжение на резисторе

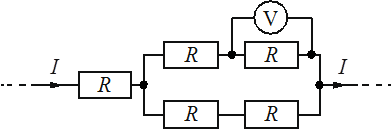

Пять одинаковых резисторов с сопротивлением 1 Ом соединены в электрическую цепь, через которую течёт ток I=2 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Ответ запишите в единицах: В.
Показать ответ
1
Решение
После первого резистора цепь разделяется на две одинаковые параллельные ветви. В каждой ветви последовательно соединены два резистора сопротивлением по 1 Ω.
Rветви=1+1=2 Ω
Поскольку ветви одинаковы, общий ток I=2 А делится между ними поровну.
Iверх=22=1 А
Идеальный вольтметр подключён параллельно верхнему резистору, поэтому показывает напряжение на нём.
U=IверхR=1⋅1=1 В
Rветви=1+1=2 Ω
Поскольку ветви одинаковы, общий ток I=2 А делится между ними поровну.
Iверх=22=1 А
Идеальный вольтметр подключён параллельно верхнему резистору, поэтому показывает напряжение на нём.
U=IверхR=1⋅1=1 В
Источник: Открытый банк ФИПИ 2675ED
