Задание 11 ЕГЭ по физике · 4F2D51
Напряжение на резисторе

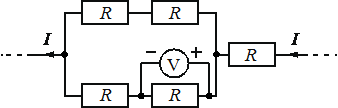

Пять одинаковых резисторов с сопротивлением 25 Ом каждый соединены в электрическую цепь, через которую течёт ток I=4 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Ответ запишите в единицах: В.
Показать ответ
50
Решение
Две верхние и две нижние одинаковые последовательные пары образуют две одинаковые параллельные ветви. Поэтому общий ток делится поровну.
Iветви=I2=42=2 А
Вольтметр подключён к одному из резисторов нижней ветви. Используем закон Ома.
U=IветвиR=2⋅25=50 В
Iветви=I2=42=2 А
Вольтметр подключён к одному из резисторов нижней ветви. Используем закон Ома.
U=IветвиR=2⋅25=50 В
Источник: Открытый банк ФИПИ 4F2D51
