Напряжение на резисторе

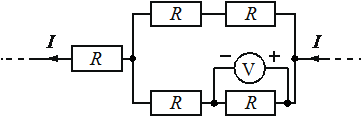

Пять одинаковых резисторов с сопротивлением 1 Ом соединены в электрическую цепь, через которую течёт ток I=2 А (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Ответ запишите в единицах: В.
Показать ответ
1
Решение
После первого резистора цепь разделяется на две одинаковые параллельные ветви. Поэтому общий ток делится между ними поровну:
Iветви=I2=22=1 А
Идеальный вольтметр подключён параллельно нижнему резистору, поэтому измеряет напряжение на нём. По закону Ома:
U=IветвиR=1⋅1=1 В
Iветви=I2=22=1 А
Идеальный вольтметр подключён параллельно нижнему резистору, поэтому измеряет напряжение на нём. По закону Ома:
U=IветвиR=1⋅1=1 В
Источник: Открытый банк ФИПИ ED4975
